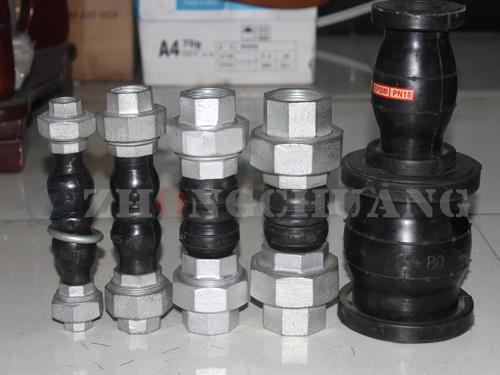

丝扣连接橡胶软接头结构简介:
产品代号 公称通径inch _小弯曲半径 _少弯曲次数 工作压力 Mpa 产品长度mm 连接尺寸YM9615H 1/2” 30 25 ≤1.8 ≥100 R1/2Rc1/2YM9715H YM9620H 3/4” 40 20 ≤1.6 ≥100 R3/4Rc3/4YM9720H YM9620H 1” 50 15 ≤1.2 ≥100 R1Rc1YM9720H
安装说明:
1.根据所要连接的两端接头及错位情况,选择准确的产品和合适的产品长度;
2.安装时,先拧下两端接头,将接头分别安装于风机管供(回)水管接口上,应封闭,拧紧;
3.对波纹管进行预弯时,应将活套螺母置于波纹管的两端,以免波纹管弯曲时将螺母上卡死。注意在安装进程中,不要与硬物撞挤,不要损坏密封面。
丝扣连接橡胶软接头结构示意图
安装数据表
公称通径DN
|
长度L
|
轴向压缩
|
轴向伸长
|
横向偏移
|
偏转角度
|
|
A型
|
B型
|
|||||
15
|
180
|
195
|
10
|
5
|
20
|
45
|
20
|
200
|
220
|
10
|
5
|
20
|
45
|
25
|
220
|
240
|
10
|
5
|
20
|
45
|
