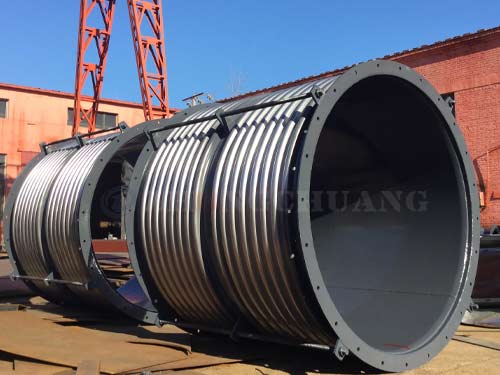

轴向复式拉杆波纹补偿器(TFL)
(伸缩器,波纹伸缩器)
内容提要
轴向型复式拉杆波纹补偿器(伸缩器)结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。本公司生产复试拉杆波纹伸缩器为DN32-DN3000,压力级别0.1Mpa-2.5Mpa。
相关链接
详细介绍

本公司生产复试拉杆波纹伸缩器为DN32-DN3000,压力级别0.1Mpa-2.5Mpa

连接方式:1、法兰连接 2、接管连接  ,轴向补偿量:72mm-500mm

一、波纹伸缩器型号示例:


二、应用说明:
1、复式拉杆波纹伸缩器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。

三、复式拉杆波纹伸缩器对固定支座的作用力:
压力推动:Fp=100·P·A      (N)
轴向弹力:Fx=f·Kx·X       (N)
式中:P: 最高工作压力或最高试验压力   MPa;
A: 有效面积(查样本)       平方米;
Kx:伸缩器轴向刚度        N/mm;
X:波纹伸缩器使用的轴向补偿量     mm
f: 系数,当伸缩器进行预变形时,f为1/2,当伸缩器不进行预变形时,f取1。
