一、安装使用注意事项

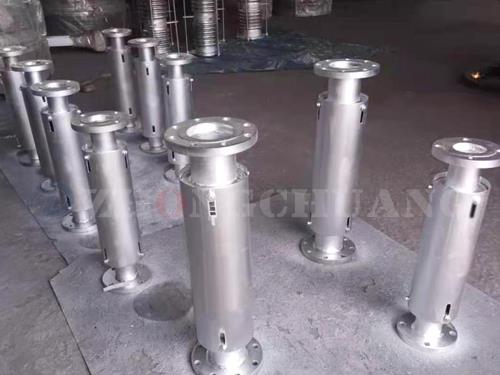

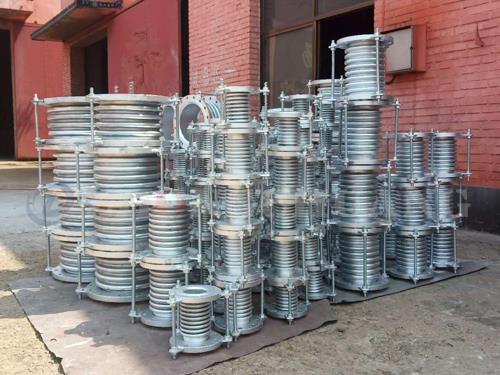

复式波纹伸缩节安装时按轴向型伸缩节对管系管架的要求去布置。
二、对固定支座的作用力：
压力推力：Fp=100·P·A （N）
轴向弹力：Fx=Kx·X (N)
式中：P： _工作压力或_试验压力 MPa
A： 有效面积（查样本） cm2
Kx： 伸缩节轴向刚度 N/mm
X： 伸缩节使用的轴向补偿量 mm
压力推力：Fp=100·P·A （N）
轴向弹力：Fx=Kx·X (N)
式中：P： _工作压力或_试验压力 MPa
A： 有效面积（查样本） cm2
Kx： 伸缩节轴向刚度 N/mm
X： 伸缩节使用的轴向补偿量 mm
三、应用举例：
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质_温度Tmax=250℃，_温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质_温度Tmax=250℃，_温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm
式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6TFS500×J)
2、支座压力：
查样本0.6TFS500×12J补偿器 A=2445cm2 Kx=141N/mm
压力推力：Fp=100·P·A=100×0.6×2445=146700N
轴向弹力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
