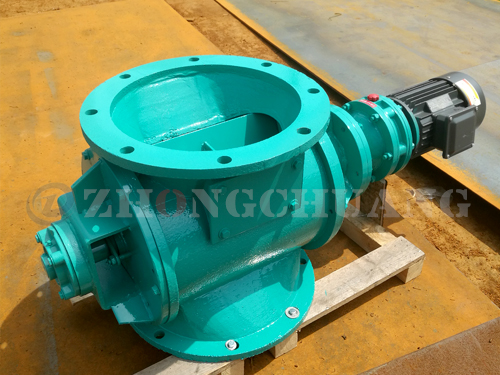

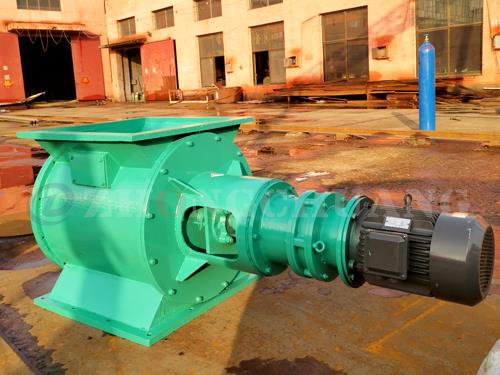

YCD型卸料器
(YCD型卸灰阀,YCD型卸料器)
内容提要
YCD型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸灰阀以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸灰阀的上,下部气压隔断起到锁气作用。因此,YCD型卸料器是气力输送系统中常用的重要部件。
相关链接
详细介绍
YCD型卸料器结构紧凑,造型美观,使用方便。运转平稳,噪音低。由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大改善。YCD型卸料器是为环保、冶金、化工、粮食、食品等工业部门广泛应用。除尘设备排灰、送风和其它设备给料的主要设备,适用于粉状物料和颗料状物料。
    星型卸灰阀常用在气力输出系统中,对于压力输出系统或负压输出系统,以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸灰阀的上,下部气压隔断起到锁气作用。因此,星型卸料器是气力输送系统中常用的重要部件。
     通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成。当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出,因此,YCD型卸料器可以定量而连续地卸料。
YCD型卸料器的性能优势及特点 :
    1,星型卸料器带有压力平衡装置,可用在正压,负压输送系统。
    2,本产品加工精度高,具有锁气功能,可用于粉碎,分级系统的粉料定量供料器,又可作为分离,收尘等系统的卸料器,或用于压送式,吸送式气力输送系统。
    3,可采用铸铁,铸钢,不锈钢,钛钢等多种材质,法兰口可为方形或圆形等多种结构形式,满足用户不同需求。










YCD型卸料器主要技术参数:

型号
Type
每转体积
Volume/
Rotation
减速电机型号
(Speed-down motor model)
转速
(Rew)
工作温度
(Work temperature)
重量
(Weight)
安装联接尺寸 Installation Dimension
KWr/minKgABCA1B1C1HLN-Φ
2型2立升/转XLD2-59-0.5524≤28080Φ240Φ200Φ1502402001502408708-Φ11
4型4立升/转XLD2-59-0.5524≤280100Φ280Φ240Φ1802802301802809108-Φ13
6型6立升/转XLD2-59-0.5524≤280120Φ300Φ260Φ2002902502003009308-Φ13
8型8立升/转XLD3-59-0.7524≤280130Φ320Φ280Φ2203102702203209958-Φ13
10型10立升/转XLD3-59-1.124≤280140Φ340Φ300Φ24033029024034010308-Φ15
12型12立升/转XLD3-59-1.124≤280150Φ360Φ320Φ26035031026036010508-Φ15
14型14立升/转XLD3-59-1.124≤280165Φ380Φ340Φ28038033028038010708-Φ18
16型16立升/转XLD3-59-1.124≤280175Φ400Φ360Φ30040035030040010908-Φ18
18型 18立升/转XLD3-59-1.5 24≤280210Φ420Φ380Φ320420 370320 420 11408-Φ18
 20型20立升/转XLD3-59-1.524≤280230Φ440Φ400Φ3404403903404401160 8-Φ18
 26型26立升/转XLD4-59-1.524≤280300Φ500Φ460Φ4005104504005201260 8-Φ18
 30型30立升/转XLD4-59-2.224≤280350Φ540Φ500Φ440540 490440560 1335  8-Φ18
40型40立升/转XLD4-59-/324≤280570Φ610Φ560Φ480600550480620147016-Φ18
60型60立升/转XLD4-59-324≤280600Φ660Φ610Φ5006606610500680150016-Φ18
80型80立升/转XLD5-59-424≤280490Φ670Φ620Φ540670620540720158016-Φ18
100型100立升/转XLD5-59-424≤280900Φ740Φ680Φ600730680600800170016-Φ18
250型250立升/转XLD6-59-5.524≤28011001060×900960×800 860×7001000205022-Φ20
