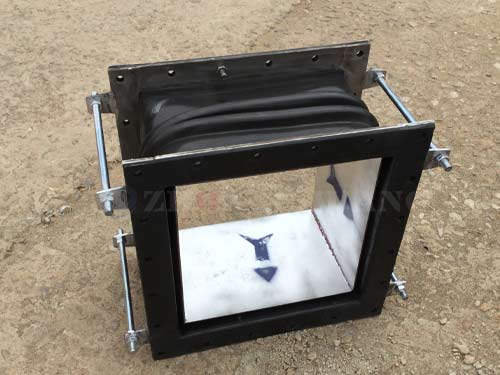

风道橡胶补偿器|橡胶补偿器-FUB型风道橡胶补偿器-中创机械

FUB型风道橡胶补偿器：由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种极为理想的减震、降噪、消烟除尘的_配套件。FUB型风道橡胶补偿器用途: 工厂类： 火力发电厂、锅炉、燃气轮机排气系统石化工业、锅炉、工业用炉排气系统、排烟脱硫装置、温式、干式通风道冶金系统、高炉、转炉、燃烧炉的消烟除尘核发电厂、换气装置水泥工业、各种窑、集尘、烟尘处理系统装置类： 集尘器，吸尘器，空气加热器，洗涤器，引风机，鼓风机等设备的风机进出口。

FUB型风道橡胶补偿器产品特点

1、结构合理，弹性好，热胀冷缩范围大，对管道支架的反作用力小

2、吸震降噪，隔热隔尘，有利环保，简化支架结构

3、能偏围位移，可防止连接的支架或设备基础下沉引起的损害，能适_管道安装的偏心误差，风道橡胶补偿器方便安装与维修

4、耐麿，耐热，耐老化，_，使用寿命长

5、阴力小，重量轻，不积灰

6、风道橡胶补偿器耐介质温度范围：-40—300度

风道橡胶补偿器主要技术参数

补偿长度 ±90mm 工作压力 ≤4500pa 温度范围 -40℃-300℃ 安装长度 300-450mm 拉伸长度变化率 ≤15% 两端支架间距之和 ≤50m 两端滑动支架间距 2-4m 胶料性能   拉伸强度 ≥12Mpa 扯断长率 ≥300% 扯断_变形 ≤25% 硬度 58±3o 热空气考化 70℃×72h 扯断伸长变化率 ≥20%

风道橡胶补偿器主要外形尺寸

型号（mm） 管外径D D 1 D 2 D 3 法兰厚度mm 连接螺栓数量n ×Φ M 重量kg FUB800 812 950 1000 850 8 24×M22 184.6 FUB900 912 1050 1100 950 203.6 FUB1000 1012 1150 1200 1052 10 30×M22 221.9 FUB1100 1112 1250 1300 1152 240.7 FUB1200 1212 1350 1400 1252 259.5 FUB1300 1312 1450 1500 1352 278.3 FUB1400 1412 1550 1600 1452 30×M22 357.3 FUB1500 1512 1650 1700 1552 36×M22 391.2 FUB1600 1614 1750 1800 1654 10 426.3 FUB1700 1714 1850 1900 1754 449.7 FUB1800 1814 1950 2000 1854 44×M22 481.0 FUB1900 1914 2050 2120 1954 533.4 FUB2000 2016 2170 2240 2056 619.9 FUB2100 2116 2270 2340 2156 12 54×M30 753.3 FUB2200 2216 2370 2440 2256 785.3 FUB2300 2316 2470 2450 2356 817.2 FUB2400 2416 2570 2640 2456 849.2 FUB2500 2516 2670 2740 2556 881.2 FUB2600 2616 2770 2840 2656 14 64×M30 913.2 FUB2800 2816 2970 3040 2856 986.5 FUB3000 3016 3170 3240 3056 1050.5 FUB3200 3216 3370 3440 3256 1114.6
