不锈钢波纹管

不锈钢波纹管

我公司_生产不锈钢波纹管,多年来不断创新品,以科技求创新,以质量求生存,以市场求发展的经营策略获得大量的客户.
型号:
应用: 补偿管道系统位移
品牌:中创机械
波纹管补偿器|金属波纹管
1、不锈钢波纹管简介

2、不锈钢波纹管型号:本厂生产DN32-DN8000,
                                                                    压力级别:0.1MPa-2.5MPa。
                                                                    连接方式:①法兰连接式 ②接管连接式
                                                                    轴向补偿量:18mm-400mm。

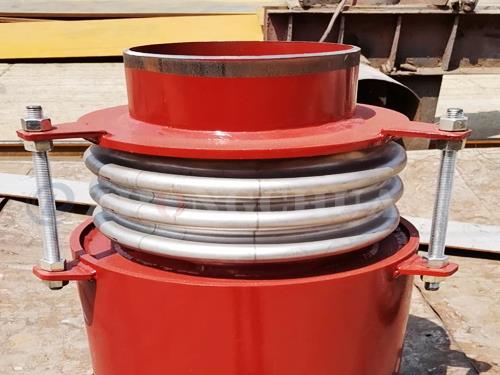

3、补偿器的结构特点
        补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。补偿器上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用,它不是承力件。该类补偿器结构简单,价格低,因而优先选用。
4、不锈钢波纹管补偿器的补偿特点
       该主要_补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,便一般不应用它来补偿角位移。
5、不锈钢波纹管补偿器安装使用注意事项
      现场安装完后,_拆除拉杆。
6、不锈钢波纹管补偿器对支座作用力的计算
         内压推力:F=100·P·A          轴向弹力:Fx=Kx·(f·K)
         横向弹力:Fy=Ky·Y                弯        矩:My=Fy·L
         弯        矩:Mθ=Kθ·θ                   合成弯矩:M=My+Mθ
 式中:Fx:轴向刚度N/mm               X:轴向实际移量mm
             Fy:横向刚度N/mm                  Y:横向实际位移量mm
            Kθ:角向刚度N·m/度             θ:角向实际位移量(度)
             P:工作压力Mpa                    A:波纹管有效面积cm2(查样本)
             L:补偿器中点至支座的距离m
