JDX型弹力管道减震器-异径接头

JDX型弹力管道减震器(异径接头)

JDX型弹力管道减震器(异径接头)的两端接口尺寸不同,也叫大小头橡胶软接头、异径减震器。用于管道连接时口径不同的问题,起到减震降噪、补偿位移、平衡管道偏差、吸收振动的作用。
型号:根据要求定制
应用: 补偿管道系统位移
品牌:中创机械
JDX型弹力管道减震器|异径接头|大小头橡胶软接头
JDX型弹力管道减震器(异径接头)

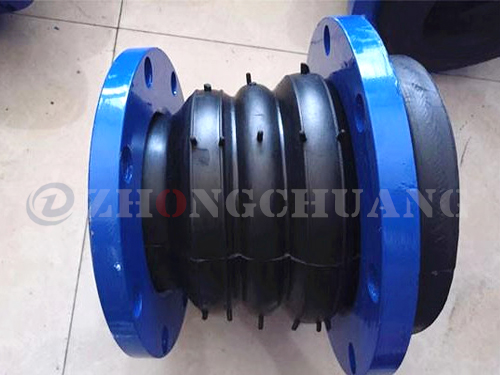

JDX型弹力管道减震器(异径接头)由橡胶球体、法兰及其它金属承力构件组成。其外形上看两端的口径不相同,又称“异径橡胶软接头”“大小头橡胶软接头”当管道口径不同时,需要选用异径橡胶软接头解决管道口径不同的问题。
适用于位移量较大而安装空间较短的工况使用,用于输送污水、海水及含酸、碱等介质管道也适用于粒状及粉状介质的低温输送管道。如:供水排水、水泵、循环水、暖通空调、消防、石油化工、船舶、风机等管道系统。
技术条件
项目
型号
KXD(DN50~300)
KXD(DN350~600)
备注
工作压力MPa
1.0
0.6

A.如介质油、酸碱物质
B.工作温度有特殊要求
C.也可来函来图订制
D.订货时须说明

爆破压力MPa
<1.8
<1.5
真空度KPa
86.7
53.3
适用温度℃
-20~+115(特殊可达-30~+250)
适用介质
空气、压缩空气、水、海水、热水、油、酸碱
注:主要零件材料同JGD_A型
公称通径,长度,位移数据表(异径)
DN大 ×DN小
(mm)
长度L(mm)
轴向位移(mm)
横向偏转 (mm)
角向位移(a1+a2)
备注
伸长
压缩
80×50
180
20
30
45
35°
连接法兰按《_通用给排水标准图集S311》有关的数 据制造
100×80
180
20
30
45
35°
150×80
190
20
30
45
35°
150×100
200
22
30
45
35°
200×100
200
22
30
45
35°
200×150
200
22
30
40
35°
250×200
220
25
35
40
30°
300×200
220
25
35
40
30°
300×250
220
25
35
40
30°
350×200
220
25
35
40
30°
350×300
220
25
38
35
30°
400×350
220
25
38
35
30°
500×400
230
28
38
35
26°
600×400
240
28
38
35
26°
600×500
240
28
38
35
26°
