矩形波纹补偿器需要用于锅炉除尘风道使用，温度区间为0摄氏度~150℃、使用压力小于等于0.05MPa,需要补偿100mm,由于风道本身材质为碳钢且介质中含有粉尘，波纹补偿器的材质选用整体碳钢。

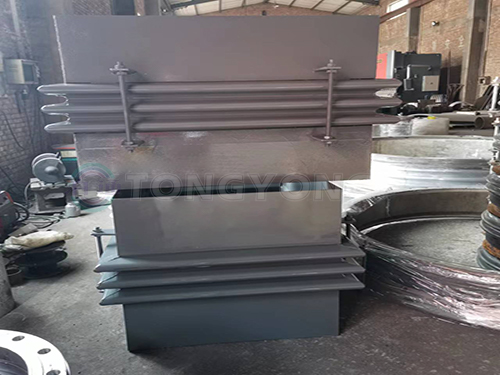

根据用户所提供的参数结合使用环境选用了TJX1100*810*3-780J的矩形补偿器，连接方式采用接管方式、口径为1100*810，波纹管采用U型波形3个波，整体高度为780mm。轴向型矩形波纹补偿器虽然可以吸收少量的横向位移，但是主要吸收轴向位移。可单个或组合进行使用。

与其它规格的波纹补偿器不同，矩形适用于低压管道（工作压力≤0.05MPa）,用于温度较高工况使用可通过内部进行保温设计达到温度要求。



口径较大采用接管连接方式的在进行焊接操作时，应避免划伤、引弧等原因对波纹管薄壁部分进行损坏。在进行吊装过程中需要减少或避免由于吊装过程中变形作用给波纹补偿器的非预期位移。
