管道或设备中常用补偿横向位移的规格有矩形、万向铰链型、大拉杆横向型、小拉杆横向型、曲管压力平衡，分别用于不同行业不同管系中补偿位移、减振降噪 、稳定管系运行。

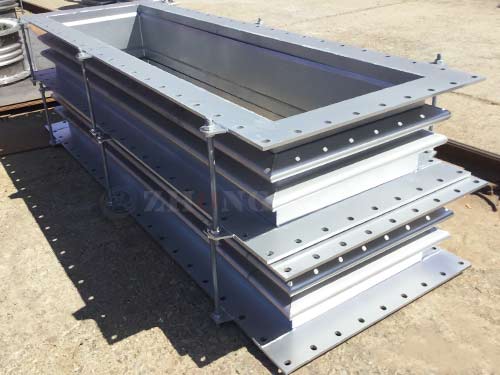

1、矩形波纹补偿器（TJX）
由一个或多个矩形波纹管及端部矩形接管组成，常用于设计压力≤0.05MPa的低压管道。
可分为单式轴向型和复式自由型，两者结构不同，单式轴向型以吸收轴向位移为主，也可吸收少量横向位移。复式自由型可用时吸收轴向位移和横向位移。
2、大拉杆横向波纹补偿器（TDL）
由波纹管、端接管、中间接管、大拉杆、小拉杆及法兰等结构件组成，可以补偿弯曲管段的横向位移和角位移。
应用于电力、石化、冶金等行业的蒸汽、热水及其他管道系统，用于补偿横向产生的位移。
3、小拉杆横向波纹补偿器（TXL）
由波纹管、中间接管、小拉杆、端接管、法兰等结构件组成，可以补偿弯曲管段的横向位移和角位移，同时也可以补偿轴向位移。
整体结构设计紧凑、补偿能力强、可采用法兰或接管连接方式，安装便捷。
4、曲管压力平衡型波纹补偿器（TQP）
由波纹管、中间管、三通、端管、工作波纹管、平衡波纹管、拉杆、球面锥面垫圈、封头组成。
可用于吸收轴向与横向组合位移，安装与管道拐弯处或与设备相连的空间管道上。
5、万向铰链式波纹补偿器（TWJH）
