如何设计金属膨胀节受力结构件

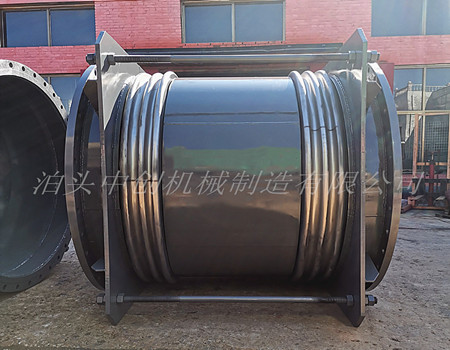

膨胀节分为金属膨胀节金属膨胀节,其中金属膨胀节以不锈钢波纹管为主要工作元件、非金属膨胀节以非金属蒙皮为主要工作元件,结构件也是膨胀节的组成部分,包括导流筒、接管、拉杆、铰链板、销轴、端板等。生产厂家在对膨胀节进行设计时影响结构件设计的因素有载荷、设计温度。
膨胀节主要受力结构件在设计时需要考虑应能够承受压力推力引起的力和弯矩,如膨胀节部件的自重、流通介质的重量、流动载荷、风载、雪载、振动载荷等附加载荷。
膨胀节各受力部件的设计温度均与介质温度、内部隔热、外部保温情况相关
1、当介质温度<65℃,筒体、端板、端环、筋板、立板的设计温度与介质温度相同,拉杆、铰链板、销轴、十字销轴、万向环设计温度等于介质温度;
2、无内隔热、无外保温,筒体、端板、端环、筋板、立板的设计温度与介质温度相同,拉杆、铰链板、销轴、十字销轴设计温度等于0.9倍介质温度;
3、无内隔热、外保温,筒体、端板、端环、筋板、立板的设计温度等于介质温度,拉杆、铰链板、销轴、十字销轴、万向环设计温度等于介质温度;
4、内隔热、外部无保温,筒体、端板、端环、筋板、立板根据传热计算,拉杆、铰链板、销轴、十字销轴、万向环设计温度等于0.33倍介质温度;
5、内隔热、外保温,筒体、端板、端环、筋板、立板根据传热计算,拉杆、铰链板、销轴、十字销轴、万向环设计温度根据传热计算;
在计算膨胀节受力结构件的设计计算中,当受力面为焊缝处时,焊缝均应设计为等轻度强度焊缝,即焊缝强度与母材强度相等。对于设计选用中遇到的问题欢迎来电咨询金属膨胀节生产厂家泊头中创机械制造有限公司!
