小拉杆波纹补偿器-小拉杆波纹补偿器的组成结构及特点-中创机械

泊头中创机械设计生产的小拉杆波纹补偿器具有补偿量较大、流动阻力较小等特点。作为补偿横向位移的小拉杆波纹补偿器的组成结构以及工作原理您知道吗？
小拉杆波纹补偿器结构：

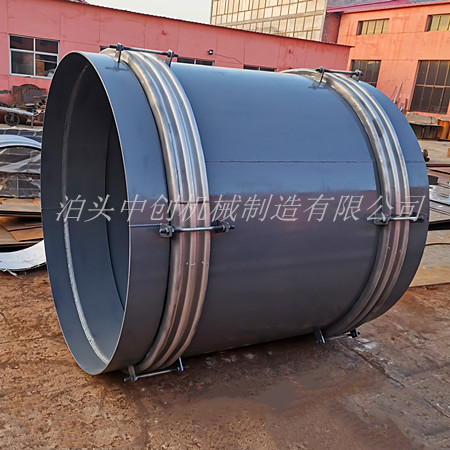

由左右两端两组不锈钢波纹管、中间接管、小拉杆、法兰等构件组成的小拉杆波纹补偿器，具有可以补偿弯曲管段的横向位移和角位移，也可以补偿轴向位移。
小拉杆波纹补偿器工作原理及特点：
小拉杆波纹补偿器与其它波纹补偿器相同以不锈钢波纹管为主要工作元件，通过伸缩变形，来吸收管道因热胀冷缩引起的位移变化。在需要由拉杆平衡内压推力时，可以进行横向和自身热变形补偿。小拉杆波纹补偿器的拉杆不但起到限位伸缩的作用，还防止额外产生的盲板力对不锈钢波纹管的损坏，用户在安装完成后不要将拉杆拆除，可以将小拉杆内侧螺母松到中间位置即可。小拉杆波纹补偿器内部的导流筒采用加厚的耐磨的碳钢材质制成能够保护主要工作元件不被损坏。
用户在选用小拉杆波纹补偿器时需要向生产厂家提供设计温度、设计压力、要求的补偿量、不锈钢波纹管的疲劳寿命、介质的腐蚀性、介质的流速、系统的振动特性等。现场工况不同对小拉杆波纹补偿器的结构要求也不同，提供技术参数的同时要将现场工况告知生产厂家。
