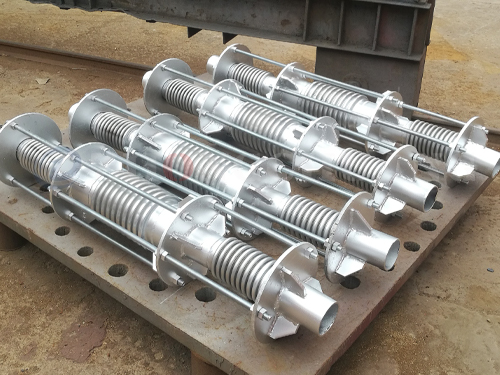

压力平衡型不锈钢波纹补偿器的组成结构由工作波纹管、平衡波纹管、法兰、接管、拉杆以及其他附件组成。制造过程中为了使不锈钢波纹补偿器两侧法兰螺栓孔同轴度，可采用组对装置。
组对装置能够使压力平横型不锈钢波纹补偿器装配正确组对，即平衡不锈钢波纹管接管与中间法兰的焊接前准确定位，使上下法兰螺栓孔同轴度。具体操作步骤如下：
1、将不锈钢波纹补偿器分为上下两个部分进行制作。
2、带底座的下法兰通过定位紧固螺栓与中间组件定位固定，将定位紧固导向杆定位固定在中间组件的上法兰上，行成导向杆，以此完成组对装置工作固定。
3、将不锈钢波纹补偿器已完成焊接的下部分穿过中间组件放置于带底座的下法兰上，并用定位销与工作下法兰定位固定。
4、将波纹补偿器已完成焊接的上部分穿过中间组件放置在压力平衡型不锈钢波纹补偿器的下部分的中间法兰上，并利用拉杆进行调整，使法兰间距相等。
5、将组对装置上的法兰通过定位紧固导向杆放置在工作法兰上，通过调整压力平衡型不锈钢波纹补偿器的上部分使补偿器法兰上均布的若干孔宇组对装置上法兰的定位孔重合，用定位销检查通过后，将拉杆固定。
6、对压力平衡型不锈钢波纹补偿器的上、下部分定位固定焊接，完成组对。
