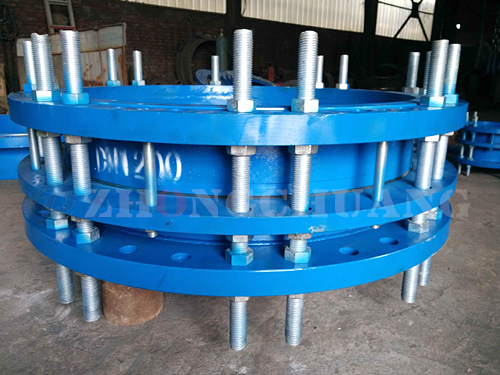

VSSJAFG/CF型单法兰松套传力接头
使用范围：本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

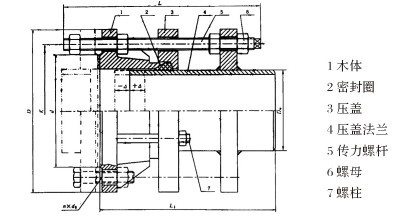

功能介绍：单法兰传力接头，型号VSSJAFG(1999标准）或CF(2007标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力和推力（盲板力）和补偿管路安装误差，不能吸收轴向位移，主要用于与泵、阀门等附件的松套连接。
优点：安装简单方便、方便阀门安装
特点：一边法兰、一边焊接方式



PN0.6MpaCF型单法兰松套传力接头

公称通经	管子外径	法兰连接尺寸					密封面d	总长	安装尺寸	调节量	质量、kg
DN	DW	法兰外径	螺栓孔中心	螺栓孔径do	螺栓		d	L	L1	△
		D	圆直径K		n/个	Th
65	76	160	130	14	4	M12	108	450	400	20	13.3
80	89	190	150	18		M16	124	460			15.5
100	114	210	170				144				22.3
125	140	240	200		8		174				28.5
150	168	265	225				199				35.4
200	219	320	280				254				44.3
250	273	375	335		12		309				61.1
300	325	440	395	22		M20	363	485	420	25	75.5
350	377	490	445				413				95.5
400	426	540	495		16		463				109.7
450	480	595	550				518				124.8
500	530	645	600		20		568				146.3
600	630	755	705	26		M24	667	500	400		197.4
700	720	860	810		24		772				240.5
800	820	975	920	30		M27	878	680	600	30	402.8
900	920	1075	1020				978				441.4
1000	1020	1175	1120		28		1078				506.9
1200	1220	1405	1340	33	32	M30	1295	720	620		713.4
1400	1420	1630	1560	36	36	M33	1510				976.3
1600	1620	1830	1760		40		1710	730	630		1342.5
1800	1820	2045	1970	39	44	M36	1918				1495.3
2000	2020	2265	2180	42	48	M39	2125	780	650		1900.9
2200	2220	2475	2390		52		2335				2316.1
2400	2420	2685	2600		56		2545				2597.3
2600	2620	2905	2810	48	60	M45	2750	915	750	40	2984.9
2800	2820	3115	3020		64		2960				3338.4
3000	3020	3315	3220		68		3160				3821.4
3200	3220	3525	3430		72		3370				4357.2

注：本尺寸符合GB/T12465-2007标准


PN1.0MpaCF型单法兰松套传力接头

公称通经	管子外径	法兰连接尺寸					密封面d	总长	安装尺寸	调节量	质量、kg
DN	DW	法兰外径	螺栓孔中心	螺栓孔径do	螺栓		d	L	L1	△
		D	圆直径K		n/个	Th
65	76	485	145	18	4	M16	118	460	400	20	￥ 14.80
80	89	200	160				132				17.2
100	114	220	180				156				24.8
125	140	250	210				184				31.7
150	168	285	240	22		M20	211				39.3
200	219	340	295				266				49.2
250	273	395	350		8		319				67.9
300	325	445	400				370	485	420	25	83.9
350	377	505	460		16		429				106.1
400	426	565	515	26		M24	480	495			121.9
450	480	615	565		20		530				138.7
500	530	670	620				582				162.6
600	630	780	725	30	24	M27	682	510	440		219.3
700	720	895	840				794				267.2
800	820	1015	950	33		M30	901	690	600	30	447.6
900	920	1115	1050		28		1001				490.4
1000	1020	1230	1160	36		M33	1112				563.3
1200	1220	1455	1380	39	32	M36	1328	740	620		792.7
1400	1420	1675	1590	42	36	M39	1530				1027.7
1600	1620	1915	1820	48	40	M45	1750	760	630		1414.2
1800	1820	2115	2020		44		1950				1574.8
2000	2020	2325	2230		48		2150	790	650		2001.8
2200	2220	2550	2440	56	52	M52	2370	800			2437.9
2400	2420	2760	2650		56		2570				2734.6
2600	2620	2960	2850		60		2780	940	750	40	3142.4
2800	2820	3180	3070		64		3000				3514.7
3000	3020	3405	3290	60	68	M56	3210				4027.8

注：本尺寸符合GB/T12465-2007标准
