法兰式松套伸缩接头-法兰式松套伸缩接头VSSJA/AF型-中创机械

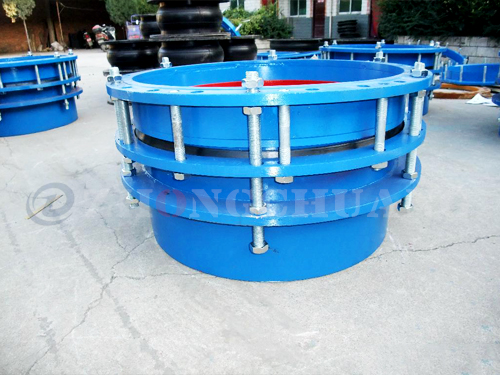

VSSJA/AF型法兰式松套伸缩接头由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收轴向位移，而不能承受压力推力的补偿接头。

VSSJA/AF型法兰式松套伸缩接头说明：松套伸缩节安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下相互斜度，紧压在管子外圈起密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。
VSSJA/AF型法兰式松套伸缩接头主要材质分为:QT-400（球墨铸铁），Q23_（碳钢），HT20（灰铁），1Cr18Ni9Ti（不锈钢）。

序号 名称 数量 材料 1 本体 1 QT400-15、Q23_、ZG230-450、ICrI3、20 2 压盖 1 QT400-15、Q23_、20、ZG230-450、ICrl3 3 密封圈 2 NBR、CR、FPM、NR 4 螺柱 n Q23_、35、lCrl8Ni9Ti 5 螺母 n Q23_、20、lCrl8Ni9Ti

AF型法兰式松套伸缩接头主要尺寸（PN0.25 0.6 1.0Mpa)

公称通径DN	管子外径Dw	长度		法兰连接尺寸
		L1	L	0.25MPa			0.6MPa			1.0MPa
				D	D1	n-do	D	D1	n-do	D	DF	n-do
65	76	105	118	160	130	4-Φ14	160	130	4-Φ14	185	145	4-Φ18
80	89			190	150	4-Φ18	190	150	4-Φ18	200	160	8-Φ18
100	108		123	210	170		210			220	180
	114
125	133			240	200	8-Φ18	240	200	8-Φ18	250	210
	140
150	159			265	225		265	225		285	240	8-Φ22
	168
200	219			320	280		320	280		340	295
250	273		130	375	335	12-Φ18	375	335	12-Φ18	395	350	12-Φ22
300	325	130	160	440	395	12-Φ22	440	395	12-Φ22	445	400	12-Φ22
350	355			490	445		490	445		505	460	16-Φ22
	377
400	406			540	495	16-Φ22	540	495	16-Φ22	565	515	16-Φ26
	426Φ
450	457			595	550	16-Φ22	595	550	16-Φ22	615	565	20-Φ26
	480
500	508			645	600	20-Φ22	645	600	20-Φ22	670	620
	530
600	610			755	705	20-Φ26	755	705	20-Φ26	780	725	20-Φ30
	630
700	720			860	810	24-Φ26	860	810	24-Φ26	895	840	24-Φ30
800	820	220	255	975	920	24-Φ30	975	920	24-Φ30	1015	950	24-Φ33
900	920			1075	1020		1075	1020		1115	1015	28-Φ33
1000	1020			1175	1120	28-Φ30	1175	1120	28-Φ30	1230	1160	28-Φ36
1200	1220			1375	1320	32-Φ30	1405	1340	32-Φ33	1455	1380	32-Φ40
1400	1420		270	1575	1520	36-Φ30	1630	1560	36-Φ36	1675	1590	36-Φ42
1600	1620			1790	1730	40-Φ30	1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820			1990	1930	44-Φ30	2045	1970	44-Φ40	2115	2020	44-Φ48
2000	2020			2190	2130	48-Φ30	2265	2180	48-Φ42	2325	2230	48-Φ48
2200	2220		275	2405	2340	52-Φ33	2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420			2605	2540	56-Φ33	2685	2600	56-Φ42	2760	2650	56-Φ56
2600	2620	240	300	2805	2740	60-Φ33	2905	2810	60-Φ48	2960	2850	60-Φ56
2800	2820			3030	2960	64-Φ36	3115	3020	64-Φ48	3180	3070	64-Φ56
3000	3020			3230	3160	68-Φ36	3315	3220	68-Φ48	3405	3290	68-Φ60
3200	3220			3430	3360	72-Φ36	3525	3430	72-Φ48
3400	3420			3630	3560	76-Φ36	3735	3640	76-Φ48
3600	3620			3840	3770	80-Φ36	3970	3860	80-Φ56
3800	3820			4045	3970	80-Φ39
4000	4020			4245	4170	84-Φ39
注：本尺寸符合GB/Tl2465-2002标准
