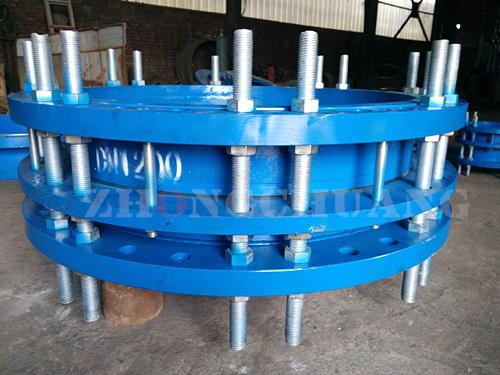

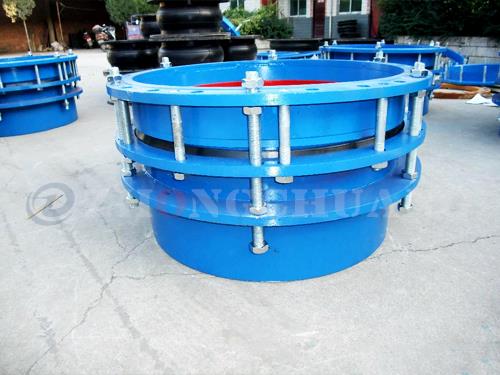

双法兰伸缩节

双法兰伸缩节安装简单方便、方便阀门安装，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力和推力（盲板力）和补偿管路安装误差，不能吸收轴向位移，主要用于与泵、阀门等附件的松套连接。

型号：安装简单方便

应用： 补偿管道系统位移

品牌：中创机械

伸缩节|波纹管

使用范围：本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
功能介绍：双法兰松套传力接头，型号VSSJAF(1999标准）或C2F(2007标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力和推力（盲板力）和补偿管路安装误差，不能吸收轴向位移，主要用于与泵、阀门等附件的松套连接。
优点：安装简单方便、方便阀门安装
特点：双法兰连接方式

PN0.6MpaC2F型可拆式双法兰松套传力接头基本尺寸

公称通经	管子外径	法兰连接尺寸					密封面d	总长	安装尺寸	调节量	质量、kg
DN	DW	法兰外径	螺栓孔中心	螺栓孔径do	螺栓		d	L	L1	△
DN	DW	D	圆直径K	螺栓孔径do	n/个	Th	d	L	L1	△
65	76	160	130	14	4	M12	108	450	400	20	47.9
80	89	190	150	18		M16	124	460			20.6
100	114	210	170				144				28.4
125	140	240	200		8		174				37.1
150	168	265	225				199				46.2
200	219	320	280				254				57.4
250	273	375	335		12		309				76.3
300	325	440	395	22		M20	363	485	420	25	94.6
350	377	490	445				413				122.7
400	426	540	495		16		463				141.1
450	480	595	550		16		518				158.1
500	530	645	600		20		568				186.2
600	630	755	705	26	20	M24	667	500	440		261.9
700	720	860	810	26	24	M24	772	500	440		324.5
800	820	975	920	30		M27	878	680	600	30	516.7
900	920	1075	1020				978				570.3
1000	1020	1175	1120		28		1078				658.8
1200	1220	1405	1340	33	32	M30	1295	750	650		984.4
1400	1420	1630	1560	36	36	M33	1510	750	650		1273.1
1600	1620	1830	1760	36	40	M33	1710	770	670		1767.2
1800	1820	2045	1970	39	44	M36	1918	770	670		1981.7
2000	2020	2265	2180	42	48	M39	2125	830	700		3184.4
2200	2220	2475	2390		52		2335	860	730		3086.3
2400	2420	2685	2600		56		2545	860	730		3456.4
2600	2620	2905	2810	48	60	M45	2750	1000	840	40	3844.3
2800	2820	3115	3020		64		2960				4307.8
3000	3020	3315	3220		68		3160				4738.1
3200	3220	3525	3430		72		3370				5134.7

注：本尺寸符合GB/T12465-2007标准

公称通经	管子外径	法兰连接尺寸					密封面d	总长	安装尺寸	调节量	质量、kg
DN	DW	法兰外径	螺栓孔中心	螺栓孔径do	螺栓		d	L	L1	△
DN	DW	D	圆直径K	螺栓孔径do	n/个	Th	d	L	L1	△
65	76	485	145	18	4	M16	118	460	400	20	19.9
80	89	200	160				132				22.9
100	114	220	180				156				31.6
125	140	250	210				184				41.2
150	168	285	240	22		M20	211				51.2
200	219	340	295				266				63.8
250	273	395	350		8		319				84.8
300	325	445	400		8		370	485	420	25	105.1
350	377	505	460		16		429	485			136.3
400	426	565	515	26	16	M24	480	495			157.3
450	480	615	565		20		530				175.7
500	530	670	620		20		582				206.9
600	630	780	725	30	24	M27	682	510	440		291.1
700	720	895	840	30		M27	794	510	440		361.1
800	820	1015	950	33		M30	901	690	600	30	574.2
900	920	1115	1050	33	28	M30	1001				633.7
1000	1020	1230	1160	36	28	M33	1112				732.2
1200	1220	1455	1380	39	32	M36	1328	740	650		1036.2
1400	1420	1675	1590	42	36	M39	1530	740	650		1340.9
1600	1620	1915	1820	48	40	M45	1750	800	670		1860
1800	1820	2115	2020		44		1950	800	670		2086.1
2000	2020	2325	2230		48		2150	840	700		2614.3
2200	2220	2550	2440	56	52	M52	2370	880	730		3249.2
2400	2420	2760	2650		56		2570	880	730		3638.3
2600	2620	2960	2850		60		2780	1000	840	40	4046.7
2800	2820	3180	3070		64		3000				45.4.6
3000	3020	3405	3290	60	68	M56	3210				4987.4
