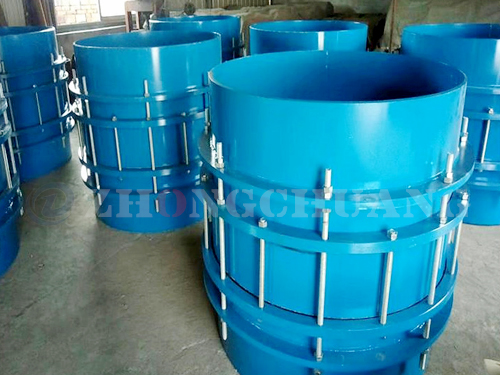

压盖松套限位伸缩接头SSJB-3/BY型

限位伸缩接头特别适用于有振动或有斜度及拐弯的管路中的连接。SSJBx型压盖式伸缩接头，适用于两边与管子插接，无需焊接，结构合理，密封可靠，安装快速方便。

型号：

应用： 补偿管道系统位移

品牌：中创机械

接头|补偿器|波纹管|伸缩节

SSJB-3/BY型压盖松套限位伸缩接头
安装简要说明：压盖式松套限位伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，压盖式限位伸缩接头在_伸缩量处用双螺母锁定。这样_实现管道在允许的伸缩量中可以自由伸缩，一旦_过其_伸缩量，伸缩接头_起到限位，这样_有效的确保管道的安全运行。限位伸缩接头特别适用于有振动或有_斜度及拐弯的管路中的连接。SSJBx型压盖式伸缩接头，适用于两边与管子插接，无需焊接，结构合理，密封可靠，安装快速方便。
松套伸缩接头 sleeve expansion joint 定义：由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收轴向位移，而不能承受压力推力的补偿接头。
松套限位伸缩接头 sleeve limited expansion joint 定义：由松套伸缩接头和限位短管等构件组成。它能防止管道因_量位移导致补偿接头的泄露或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接。

SSJB-3/BY型压盖松套限位伸缩接头材料表

序号	名称	数量	材料
1	压盖	2	QT400-15、Q23_、ZG230-450、1Cr13、20
2	套筒	1	Q23_、20、16Mn、1Cr18Ni9Ti
3	密封圈	2	NBR、CR、FPM、NR
4	螺柱	n	Q23_、35、1Cr18Ni9Ti
5	螺母	n	Q23_、20、1Cr18Ni9Ti

BY型压盖松套限位伸缩接头基本尺寸

公称通经	管子外径	外形尺寸				伸缩量	重量
DN	DW	外径	总长
DN	DW	D	安装尺寸	max	min
65	76	155	645	690	600	90	10.1
80	89	165					14.2
100	108	190					20.4
100	114	195					23.3
125	133	215					26.5
125	140	225					28.1
150	159	245					32.6
150	168	255					33.3
200	219	310					44.7
250	273	375					66.6
300	325	440	655	710	600	110	87.8
350	377	490					102.7
400	426	540					110.3
450	480	590					133
500	530	645					150.4
600	630	750					176.4
700	720	850					210.5
800	820	965	1075	1150	1000	150	453.7
900	920	1065					636.9
1000	1020	1165					700.6
1200	1220	1365					837.2
1400	1420	1590					1192.1
1500	1520	1690					1278.8
1600	1620	1795					1387.5
1800	1820	2000					1723.2
2000	2020	2200					2092.6
2200	2220	2420					2468.1
2400	2420	2635					2735.2
2600	2620	5835					3016.4
2800	2820	3040					3416.8
3000	3020	3240					3827.3
3200	3220	3440	1130	1260	1000	260	4314.7
